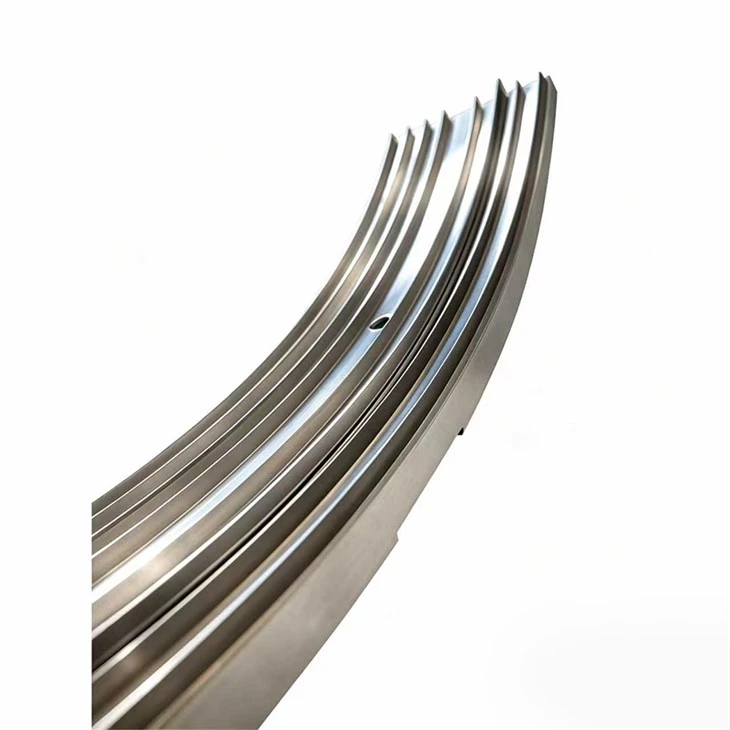

उच्च तापमान मिश्र धातु सील की अंगूठी

उच्च तापमान मिश्र धातु सील रिंग को विमान के इंजनों में टरबाइन इंटरस्टेज सीलिंग के लिए इंजीनियर किया गया है। यह पूरी तरह से अपनी स्वयं की लोच के माध्यम से सीलिंग प्राप्त करता है {{1}किसी स्प्रिंग या धौंकनी की आवश्यकता नहीं है। परिशुद्धता से रोल किए गए सुपरअलॉय तार (जीएच4169 या जीएच4738) को एक खुली रिंग में बनाया जाता है, गर्म किया जाता है, और स्थापित होने पर 0.3-0.8 मिमी रेडियल प्रीलोड बनाने के लिए काटा जाता है। परिणाम एक सरल लेकिन उन्नत स्व-ऊर्जावान फिट है।

रिंग में 45 डिग्री लैप ज्वाइंट डिज़ाइन है। ऑपरेशन के दौरान, मीडिया का दबाव रिंग के पीछे के खांचे में प्रवेश करता है, जिससे यह बोर की दीवार पर जोर से धकेलता है। दबाव जितना अधिक होगा, सील उतनी ही कड़ी होगी। उच्च तापमान पर, रिंग फैलती है, जिससे कमरे के तापमान पर 0.1–0.2 मिमी से 0.02–0.05 मिमी तक का अंतर बंद हो जाता है। यह लगभग गैपलेस धातु से {{9} से {{10} बोर सील बनाता है, दक्षता को अधिकतम करता है और रिसाव को रोकता है।

एक एल्युमीनियम प्रसार कोटिंग, जिसके बाद प्लाज़्मा {{0}स्प्रे यट्रिया {{1}स्थिर ज़िरकोनिया होता है, ऑक्सीकरण और संक्षारण प्रतिरोध को बढ़ाता है। रिंग 850 डिग्री और 900 डिग्री तक के चरम तापमान पर निरंतर संचालन का सामना करती है, जिससे अत्यधिक तापीय परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित होता है।
